In qualità di fornitore esperto di gru STS e RTG, ho constatato in prima persona l'importanza fondamentale di una corretta installazione per queste macchine per carichi pesanti. Le gru STS (Ship - to - Shore) sono i cavalli di battaglia dei terminal container e svolgono un ruolo fondamentale nel trasferimento efficiente dei container tra le navi e la riva. In questo blog approfondirò i principali requisiti di installazione di una gru STS, offrendo approfondimenti che possono aiutare a garantire una configurazione fluida e di successo.
Preparazione del sito
Prima di iniziare l’installazione di una gru STS, è essenziale una meticolosa preparazione del sito. Il sito deve essere abbastanza grande da contenere l'ingombro della gru, che comprende la struttura del portale, il carrello e qualsiasi attrezzatura associata. Il terreno su cui verrà installata la gru deve essere livellato e stabile. Ciò comporta spesso test del terreno per determinarne la capacità di carico. Se il terreno non è adatto, potrebbero essere necessarie misure come la compattazione del terreno o la costruzione di una fondazione in cemento.
Anche uno spazio adeguato attorno alla gru è fondamentale. Dovrebbe esserci spazio sufficiente affinché la gru possa funzionare senza interferenze con altre strutture, edifici o attrezzature. Ciò include lo spazio verticale per il braccio della gru e lo spazio orizzontale per il suo movimento lungo la banchina. Inoltre, il sito dovrebbe disporre di adeguati sistemi di drenaggio per prevenire l'accumulo di acqua, che potrebbe danneggiare nel tempo i componenti della gru.
Progettazione della fondazione
La base di una gru STS è la sua spina dorsale, che fornisce il supporto e la stabilità necessari. La progettazione della fondazione dipende da vari fattori, come le dimensioni della gru, il peso e le condizioni del terreno nel luogo di installazione. Una fondazione ben progettata deve essere in grado di sopportare i carichi dinamici generati durante il funzionamento della gru, compreso il peso dei container sollevati, il movimento del carrello e le forze del vento che agiscono sulla struttura.

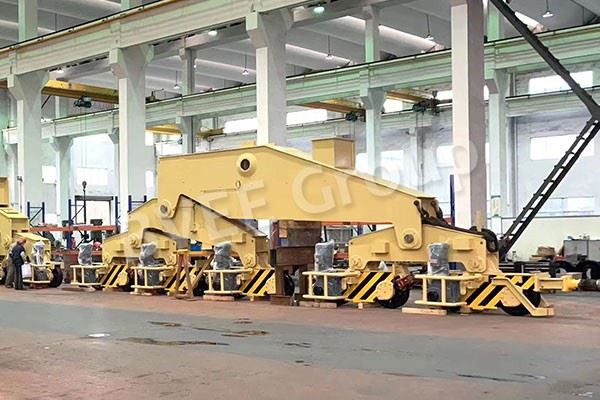

In genere, per le gru STS vengono utilizzate fondazioni in cemento. Queste fondazioni sono spesso radicate in profondità e si estendono sotto la superficie del terreno per raggiungere strati di terreno più stabili. Le barre di rinforzo sono incorporate nel calcestruzzo per migliorarne la resistenza e la durata. Anche la fondazione deve essere livellata con precisione per garantire che la gru sia installata correttamente e funzioni senza intoppi. Per maggiori informazioni sugli aspetti strutturali legati alla movimentazione della gru si può fare riferimento aMeccanismo di viaggio della gru a cavalletto per container.
Infrastruttura elettrica
Una gru STS è una macchina altamente elettrificata, che richiede un'infrastruttura elettrica affidabile e robusta. L'impianto elettrico deve essere in grado di fornire energia sufficiente a tutti i componenti della gru, compresi i motori per il movimento del carrello, del paranco e del portale, nonché i sistemi di controllo.
L'alimentatore deve essere collegato a un trasformatore dedicato per garantire una tensione stabile. I cavi elettrici devono essere installati e protetti correttamente per evitare danni dovuti a stress meccanici, umidità e fattori ambientali. Inoltre, la gru deve essere dotata di adeguati dispositivi di sicurezza elettrica, come interruttori automatici, fusibili e sistemi di messa a terra, per proteggere da guasti elettrici e garantire la sicurezza degli operatori.
Assemblaggio ed erezione
L'assemblaggio e il montaggio di una gru STS sono processi complessi e ad alta intensità di manodopera. Richiede un team di ingegneri e tecnici esperti che abbiano familiarità con le procedure di progettazione e installazione della gru. La gru viene solitamente consegnata in cantiere in sezioni prefabbricate, che vengono poi assemblate in loco.
Durante il processo di assemblaggio, devono essere implementate rigorose misure di controllo qualità per garantire che tutti i componenti siano installati e allineati correttamente. La struttura a portale, che costituisce l'ossatura principale della gru, deve essere eretta proprio per garantirne stabilità e funzionalità. Anche la struttura del carrello, che supporta il movimento della gru lungo le rotaie, è un componente critico. Puoi saperne di più sulla struttura del carrello visitandoStruttura del carrello.
Allineamento e calibrazione
Una volta assemblata la gru, sono necessari allineamento e calibrazione precisi per garantirne il corretto funzionamento. Le rotaie del portale devono essere allineate accuratamente per consentire alla gru di muoversi agevolmente lungo la banchina. I meccanismi del carrello e del paranco devono essere calibrati per garantire che possano sollevare e spostare i contenitori con precisione.
L'allineamento e la calibrazione implicano l'utilizzo di strumenti e attrezzature specializzati, come sistemi di allineamento laser e dispositivi per prove di carico. Questi processi sono cruciali per le prestazioni della gru, poiché anche piccoli disallineamenti possono portare a una maggiore usura dei componenti, a una riduzione dell'efficienza e a potenziali rischi per la sicurezza.
Installazione Sistemi di Sicurezza
La sicurezza è della massima importanza quando si tratta di installazione di gru STS. È necessario installare una serie completa di sistemi di sicurezza per proteggere gli operatori, la gru e l'ambiente circostante. Questi sistemi di sicurezza includono finecorsa, pulsanti di arresto di emergenza, dispositivi anticollisione e sensori di velocità del vento.
Gli interruttori di finecorsa vengono utilizzati per impedire che i componenti della gru si spostino oltre i limiti operativi di sicurezza. I pulsanti di arresto di emergenza consentono agli operatori di arrestare rapidamente la gru in caso di emergenza. I dispositivi anticollisione rilevano la presenza di altri oggetti sul percorso della gru e fermano o rallentano automaticamente la gru per evitare collisioni. I sensori della velocità del vento monitorano le condizioni del vento e possono attivare misure di sicurezza quando la velocità del vento supera una determinata soglia.
Collaudo e messa in servizio
Una volta completata l'installazione, la gru STS deve essere sottoposta a una serie di test e procedure di messa in servizio. Questi test sono progettati per verificare le prestazioni, la funzionalità e la sicurezza della gru. Il test di carico è uno dei test più importanti, in cui la gru viene caricata con container di pesi diversi per garantire che possa sollevarli e spostarli in sicurezza.
Vengono inoltre effettuati test funzionali per verificare il funzionamento di tutti i componenti della gru, compresi il carrello, il paranco e il movimento del portale. I sistemi di controllo vengono testati per garantire che possano controllare accuratamente le funzioni della gru. Una volta completati con successo tutti i test, la gru viene messa in servizio ed è pronta per il funzionamento.
Formazione degli operatori
Anche con una gru STS perfettamente installata, il corretto funzionamento è essenziale per le sue prestazioni e sicurezza a lungo termine. Pertanto, una formazione completa degli operatori è d'obbligo. Gli operatori devono essere addestrati sui comandi della gru, sulle procedure di sicurezza e sui requisiti di manutenzione.
I programmi di formazione dovrebbero includere sia componenti teoriche che pratiche. La formazione teorica riguarda la progettazione della gru, i principi di funzionamento e le norme di sicurezza. La formazione pratica consente agli operatori di acquisire esperienza pratica nell'utilizzo della gru in diverse condizioni.
Pianificazione della manutenzione
Un programma di manutenzione ben pianificato è fondamentale per la longevità e l'affidabilità di una gru STS. Una manutenzione regolare aiuta a identificare e affrontare potenziali problemi prima che diventino problemi gravi. Le attività di manutenzione comprendono la lubrificazione delle parti mobili, l'ispezione dei componenti elettrici e la sostituzione delle parti usurate.
Il programma di manutenzione dovrebbe basarsi sull'utilizzo della gru, sulle condizioni operative e sulle raccomandazioni del produttore. Seguendo un adeguato piano di manutenzione, la gru può funzionare al suo livello di prestazioni ottimale, riducendo i tempi di fermo macchina e aumentando la produttività.
Come fornitore di fiducia diGru STS e RTG, comprendiamo le complessità dell'installazione della gru STS. Il nostro team di esperti è dedicato a fornire gru di alta qualità e servizi di installazione completi. Se stai pensando di acquistare una gru STS per il tuo terminal container, ti invitiamo a contattarci per una discussione dettagliata. Siamo in grado di offrire soluzioni personalizzate in base alle vostre esigenze specifiche e garantire un processo di installazione senza interruzioni.
Riferimenti
- Associazione americana dei produttori di gru (CMAA). Standard e linee guida per le gru.
- Organizzazione marittima internazionale (IMO). Norme di sicurezza per le attrezzature portuali.
- Manuali di installazione del produttore per gru STS.
